المقارنة الشامله بين تقنيات CMR وSMR ودور أمر TRIM في الاهاردات وال ssd

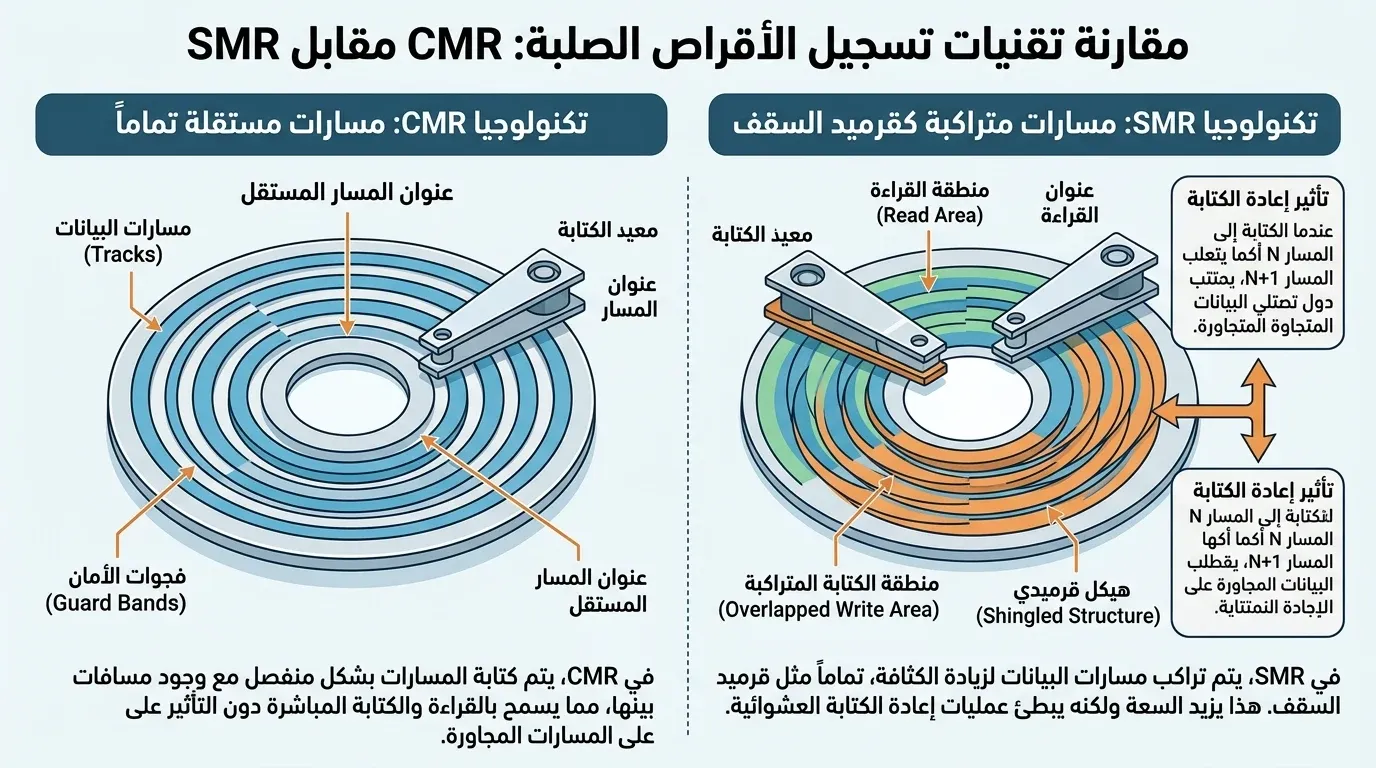

المعمارية الفيزيائية: الفرق بين التسجيل التقليدي (CMR) والمتراكب (SMR)

تتفاوت معمارية الأقراص الصلبة في كيفية ترتيب المسارات المغناطيسية وتوزيع البيانات. في هندسة التخزين الحديثة، ينقسم التصميم الميكانيكي إلى طريقتين رئيسيتين لتخزين القطاعات على الأطباق المغناطيسية.

تقنية CMR/PMR: المسارات المستقلة

تعتمد تكنولوجيا التسجيل المغناطيسي التقليدي (CMR) على كتابة البيانات في مسارات موازية ومستقلة تماماً يفصل بينها عازل حماية مغناطيسي. تكون المسارات بعرض يتطابق مع عرض عنصر الكتابة داخل رأس القراءة/الكتابة. يسمح هذا التصميم بتعديل أي قطاع فردي مباشرة دون التأثير على المسارات المجاورة.

تقنية SMR: التراكب الهيكلي لزيادة الكثافة

تعتمد تقنية التسجيل المغناطيسي المتراكب (SMR) على جعل عنصر القراءة في رأس القراءة أصغر بمقدار 4 إلى 5 مرات من عنصر الكتابة، حيث يبلغ عرض عنصر الكتابة حوالي 50 مايكرومتر بينما يبلغ عرض عنصر القراءة 10 مايكرومترات. تتداخل المسارات فوق بعضها البعض بشكل يشبه قرميد أسطح المنازل، مما يتيح زيادة الكثافة التخزينية بنسبة تصل إلى 25%. وتتجمع هذه المسارات المتداخلة ضمن مجموعات تُعرف بالنطاقات (Bands).

المترجم الثانوي وذاكرة التخزين المؤقت في أقراص SMR

تفرض معمارية SMR تعقيداً كبيراً عند كتابة البيانات، حيث يتطلب تعديل قطاع واحد إعادة كتابة المسار بالكامل وكافة المسارات التالية له ضمن النطاق.

إدارة النطاقات (Bands) والتحديثات المعلقة

لتعويض الانخفاض الشديد في سرعة الكتابة، توجّه الأقراص التحديثات الجديدة إلى مناطق تخزين مؤقتة تقليدية تُعرف بـ Media Cache في أقراص Seagate أو T2 في أقراص Western Digital. يعتمد القرص الصلب على المترجم الثانوي (Secondary Translator) لربط العناوين المنطقية LBA بالعناوين الفيزيائية الجديدة. تُنقل البيانات من ذاكرة الكاش إلى النطاقات المتراكبة في أوقات الخمول. وغالباً ما تظل عناصر نظام الملفات الحيوية مثل جداول MFT في NTFS معلقة داخل هذه الذاكرة المؤقتة.

آليات عمل أمر TRIM وتأثيره المباشر على استعادة البيانات

يعد أمر TRIM تعليمات برمجية مدمجة في أنظمة التشغيل الحديثة لإبلاغ وسيط التخزين بالقطاعات التي تم حذف ملفاتها.

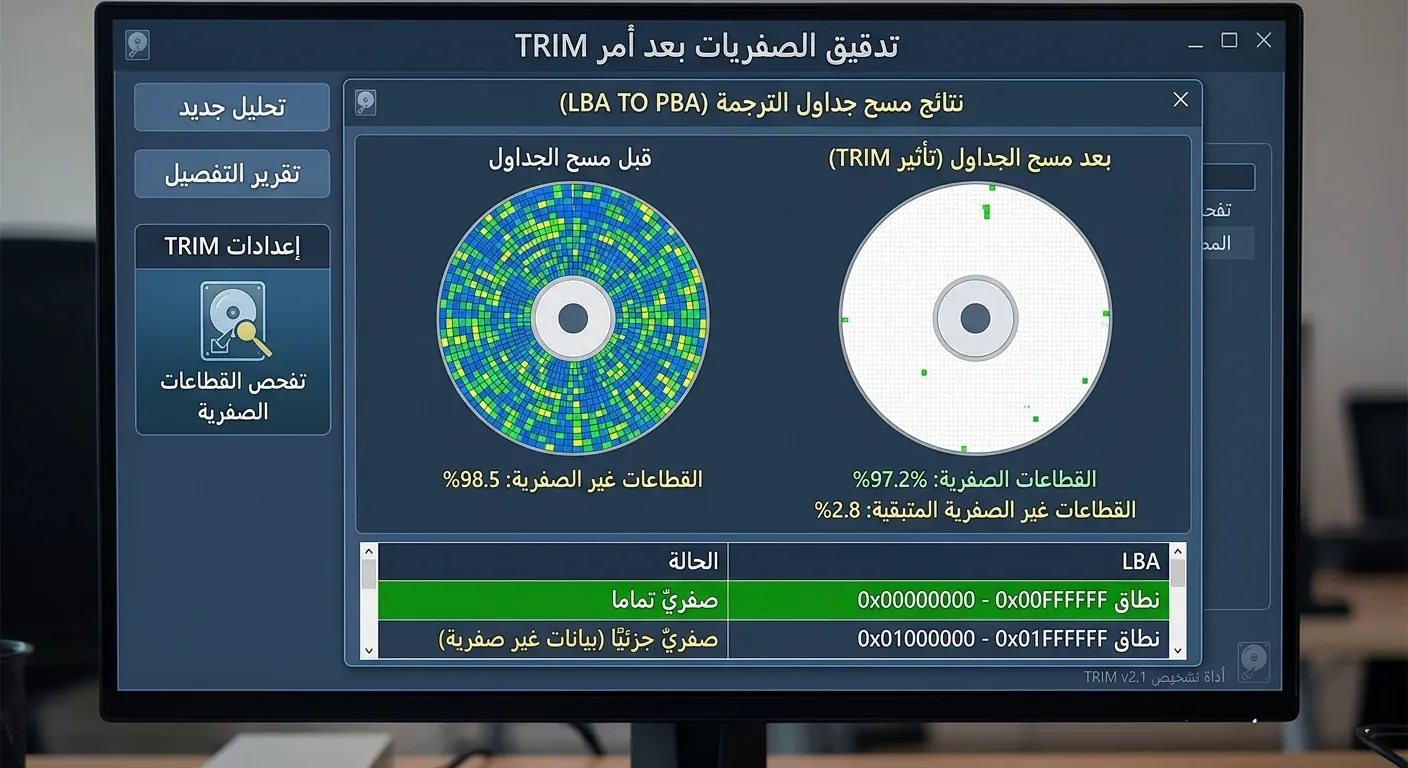

سلوك القطاعات الصفرية (Zero-Filling) بعد التهيئة السريعة

عند إصدار أمر TRIM أو تنفيذ تنسيق سريع (Quick Format) على أقراص SMR أو SSD، يقوم الفيرموير بتصفير وتطهير جداول المترجم الثانوي مباشرة. ونتيجة لذلك، تعيد الأقراص أصفاراً كاملة عند قراءة أي LBA منطقي، رغم وجود البيانات فيزيائياً على الخلايا أو الأطباق.

البروتوكولات الهندسية للاستعادة للتعامل مع SMR وTRIM

تتطلب استعادة البيانات في مختبراتنا التعامل مع هذه التقنيات وفق منهجية صارمة لحماية المترجم الثانوي من التلف أو التصفير النهائي.

نطبق خاصية قفل الكتابة على منطقة المستخدم (Lock User Area Writing) فور الاتصال بالقرص لمنع الفيرموير من تحديث المترجم التالف أو تنفيذ عمليات المسح التلقائي. وفي حالات التصفير الكامل الناتجة عن TRIM، نلجأ إلى القراءة الفيزيائية المباشرة (Physical Block Access - PBA) أو تقنيات فحص المحتوى RAW Recovery، بالإضافة إلى إعادة بناء المترجم الافتراضي في ذاكرة الرام عبر أدوات PC-3000 للتغلب على احتجاز البيانات في الكاش واستعادة نظام الملفات بأمان.
