دليل تحويل بوردات هاردات ويسترن ديجيتال من USB إلى SATA لاستعادة البيانات

تواجه عملية استعادة البيانات من هاردات ويسترن ديجيتال (Western Digital) المحمولة تحدياً كبيراً عندما تكون لوحة الدائرة المطبوعة الأصيلة (PCB) مزودة بـ منفذ USB مدمج بدلاً من واجهة SATA القياسية. عند حدوث قطاعات تالفة (Bad Sectors) أو خلل في منطقة الخدمة (Service Area)، تتسبب شريحة جسر التحويل USB-SATA المدمجة على البوردة في إدخال الهارد في حالة انشغال دائم (BSY) أو تجمد الكنترولر نتيجة تكرار محاولات القراءة وسقوط الاتصال مع نظام التشغيل.

يتطلب التعامل الاحترافي مع هذه الحالات تجاوز منفذ الـ USB وتحويل الواجهة إلى SATA مباشرة. يتيح هذا التحويل لأجهزة استعادة البيانات المتقدمة مثل PC-3000 إرسال أوامر صيانة المصنع (VSC)، والتحكم في إشارات التبريد وإعادة الضبط (Soft/Hard Reset)، وتطبيق إصلاحات الاستجابة البطئية (Slow Responding Fix) لضمان قراءة القطاعات بأمان.

لماذا تحتاج إلى بوردة SATA متوافقة؟

تعتمد بروتوكولات نقل البيانات عبر منفذ USB على آليات معالجة أخطاء غير مرنة مقارنة ببروتوكول SATA. فعندما يواجه المعالج الرئيسي (SoC) للهارد صعوبة في قراءة موديلات الفيرموير أو القطاعات التالفة على الأقراص، يحاول تنفيذ عمليات إعادة محاولة سريعة، مما يؤدي إلى اختلال التزامن مع شريحة جسر الـ USB (مثل شريحة JMicron أو Initio). ينتج عن ذلك انقطاع الاتصال بالنظام وتوقف الهارد عن الاستجابة تماماً.

يوفر التوصيل المباشر عبر واجهة SATA مزايا تقنية حاسمة لمهندس استعادة البيانات:

• إلغاء تأثير شريحة الجسر التي تحجب أوامر التشخيص الخاصة بالمصنع (Vendor Specific Commands).
• تمكين التحكم الكهرومغناطيسي المباشر في قنوات القراءة والكتابة ومنع حدوث مهلة الاتصال (Command Timeout).
• إمكانية بناء خريطة الرؤوس المغناطيسية (Head Map) في ذاكرة الرام (RAM) وقراءة البيانات رأسًا برأس.
• إمكانية تعديل موديلات منطقة الخدمة وتجاوز حماية تشفير SED في العائلات التي تدعم ذلك.

كيفية العثور على بوردة SATA البديلة المناسبة

تنتج شركة ويسترن ديجيتال أرقام بوردات مختلفة للنسخ المزودة بمنفذ USB مقارنة بالنسخ المزودة بمنفذ SATA ضمن العائلة الواحدة (مثل عائلات Shasta وFBLite وPalmer وSpyGlass). لا يمكن اختيار بوردة مانحة (Donor PCB) بشكل عشوائي، بل يجب التثبت من تطابق المعالج الرئيسي (SoC) ومتحرك المحرك (Motor Driver) وحجم ذاكرة RAM.

بدلاً من البحث العشوائي، يمكنك استخدام أداة البحث عن بدائل بوردات SATA لمعرفة البديل الموثق لبوردات مثل 2060-701675 أو 2060-771959 في ثوانٍ.

تتطلب عملية المطابقة مراعاة المعايير التقنية التالية:

• مطابقة رقم البوردة الهيكلي مع الجدول الموثق للبدائل المباشرة.
• مطابقة معمارية المعالج الرئيسي (مثل معالجات Marvell 88i9446 أو 88i1054).
• وجود شريحة ذاكرة الفلاش الخارجية U12 (بحجم 256KB أو 512KB) لنقل التكيفيات الفردية (MicroJogs).

تحويلات شائعة: WD 701675 و771961 و800022

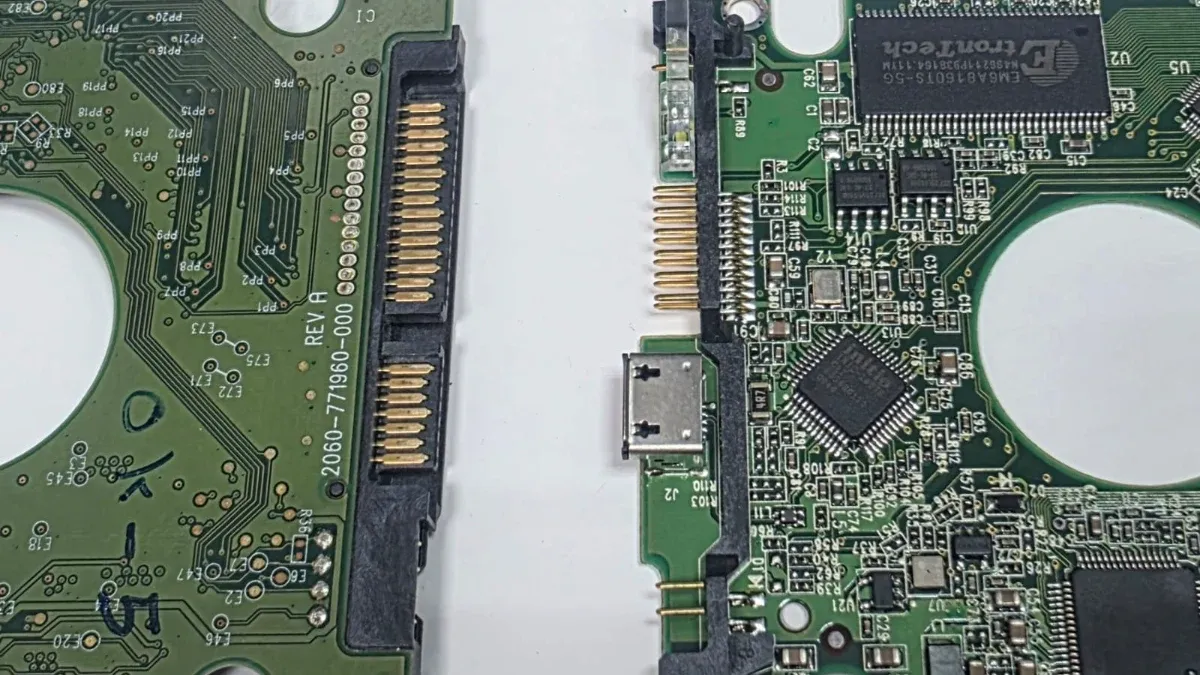

تحويل بوردة WD 2060-701675 من USB إلى SATA

تعتبر البوردة رقم 2060-701675 من أشهر البوردات المستخدمة في هاردات ويسترن ديجيتال من عائلة Shasta بسعة 500GB و750GB. لتحويل هذه البوردة إلى SATA بشكل آمن، يتوفر خياران عمليان:

1. استخدام بوردة SATA بديلة متوافقة تماماً تحمل الرقم 2060-701672 أو 2060-771672 ونقل شريحة الـ ROM الأصيلة U12 إليها.
2. التحويل اليدوي على نفس البوردة الأصيلة من خلال إزالة المكثفات الأربعة الفاصلة C13 وC18 وC31 وC33 لقطع الاتصال بشريحة جسر الـ USB، ثم لحام أسلاك خطوط إشارة SATA التفاضلية على نقاط الاختبار E71 وE72 وE73 وE75 وربط خطوط الأرضي 1 و4 و7.

تحويل بوردة WD 2060-771961 من USB إلى SATA

تنتشر البوردة رقم 2060-771961 بكثرة في هاردات عائلة FBLite بسعة 1TB. للوصول المباشر إلى الفيرموير، يتم استخدام إحدى البوردات البديلة التالية: 2060-771960 أو 2060-771939 أو 2060-771959.

عند اختيار البوردة البديلة المتوافقة، يتم فك شريحة الـ ROM المسجلة عند الموقع U12 من البوردة الأصيلة ونقلها إلى البوردة البديلة. في حال لحام وصلة SATA على البوردة الأصيلة، ينبغي إزالة المكثفات الأربعة الموصلة إلى شريحة JMicron لضمان عدم حدوث تداخل في الإشارة.

تحويل بوردات WD 2060-800041 و2060-810012 USB-C إلى SATA

تستخدم الهاردات الحديثة المعتمدة على تقنية التسجيل المغناطيسي العمودي المتداخل (SMR) مثل عائلتي Palmer وCharger بوردات ذات منفذ USB 3.0 رقم 2060-800041 أو منفذ USB-C رقم 2060-810012. البوردة البديلة القياسية المتوافقة مع هذه الفئة تحمل الرقم 2060-800022 أو 2060-800065.

تنبيـه تقني مهم: في العائلات الحديثة المشفَرة مثل SpyGlass2 وPalmer وCharger، تكون مفاتيح التشفير المادي المدمج (SED) مخزنة داخل المعالج الرئيسي نفسه (SoC). بالتالي، فإن نقل شريحة الـ ROM U12 وحدها إلى بوردة SATA بديلة سيعطي وصولاً للفيرموير ولكن سيمسح البيانات أو يظهرها مشفرة بالكامل. للتعامل مع هذه الحالات يجب إما لحام وصلة SATA على البوردة الأصيلة مع رفع المكثفات الأربعة، أو نقل المعالج الرئيسي وشريحة الـ ROM معاً إلى البوردة البديلة، أو استخدام بوردات SATA المفتوحة الحماية (Unlocked PCBs) مع تفعيل حلول التشفير البرمجي.

الأدوات الأساسية وإجراءات نقل شريحة الـ ROM

تتطلب عملية تحويل البوردات ونقل الشريحة توفر أدوات لحام دقيقة ومعدات ورشة متخصصة لمنع تلف المكونات الإلكترونية حساسيتها للحرارة:

• محطة لحام بالهواء الساخن (Hot Air Rework Station) مع ضبط الحرارة بين 300°C و350°C.
• كاوية لحام سن دقيق مع التحكم في درجة الحرارة.
• مساعد لحام سائل وشمعي خالٍ من الأحماض (Rosin Liquid/Gel Flux).
• سلك لحام سبائكي من القصدير والرصاص بسبائك منخفضة الانصهار (60/40).
• ملاقط دقيقة مضادة للشحنات الكهرومغناطيسية (ESD-Safe Tweezers).
• مجهر فحص إلكتروني (Stereo Microscope) للتحقق من سلامة الأرجل والمسارات.
• مبرمجة شرائح فلاش إلكترونية (EEPROM Programmer) تشغّل جهد 1.8V و3.3V لقراءة ونقل النسخ الاحتياطية.

تتم خطوات نقل شريحة الـ ROM كالتالي:

1. وضع كمية قليلة من الفلاكس السائل على أرجل شريحة U12 على البوردة الأصيلة.
2. تسخين المنطقة بحركة دائرية هادئة باستخدام الهواء الساخن عند درجة 320°C حتى انصهار القصدير، ثم رفع الشريحة بحذر برأس الملقط.
3. تنظيف نقاط التلامس على البوردة الجديدة وأرجل الشريحة باستخدام سلك التظلييف (Desoldering Wick) وكحول الإيزوبروبيل النقي (99.9%).
4. محاذاة الشريحة على البوردة البديلة مع التأكد من اتجاه النقطة الدليليّة (Pin 1).
5. لحام الأرجل بضغط خفيف باستخدام كاوية اللحام وفحص الاتصالات تحت المجهر لضمان عدم وجود شورت بين الأرجل.

القرار النهائي وأفضل ممارسات استعادة البيانات

يتحدد مسار العمل الإستراتيجي بناءً على حالة البوردة الأصيلة ونوع التشفير المعتمد في الهارد:

• في حال احتراق البوردة الأصيلة أو تلف مساراتها: يتم تحديد رقم بوردة SATA المطبقة، وقراءة شريحة U12 بمبرمجة خارجية أو نقلها، مع نقل المعالج الرئيسي إذا كان التشفير مدمجاً في المعالج.
• في حال سلامة البوردة وتجمد الهارد عبر الـ USB: يفضل لحام أسلاك منفذ SATA على نقاط الاختبار الأصيلة (E71, E72, E73, E75) مع إزالة المكثفات الأربعة الفاصلة (C13, C18, C31, C33).
• بعد استقرار الاتصال عبر SATA: يتم ربط الهارد بجهاز استعادة البيانات (PC-3000)، وتطبيق إصلاح بطء الاستجابة، واستخراج خريطة الرؤوس، ثم نسخ القطاعات مباشرة على حاسوب استعادة البيانات.
